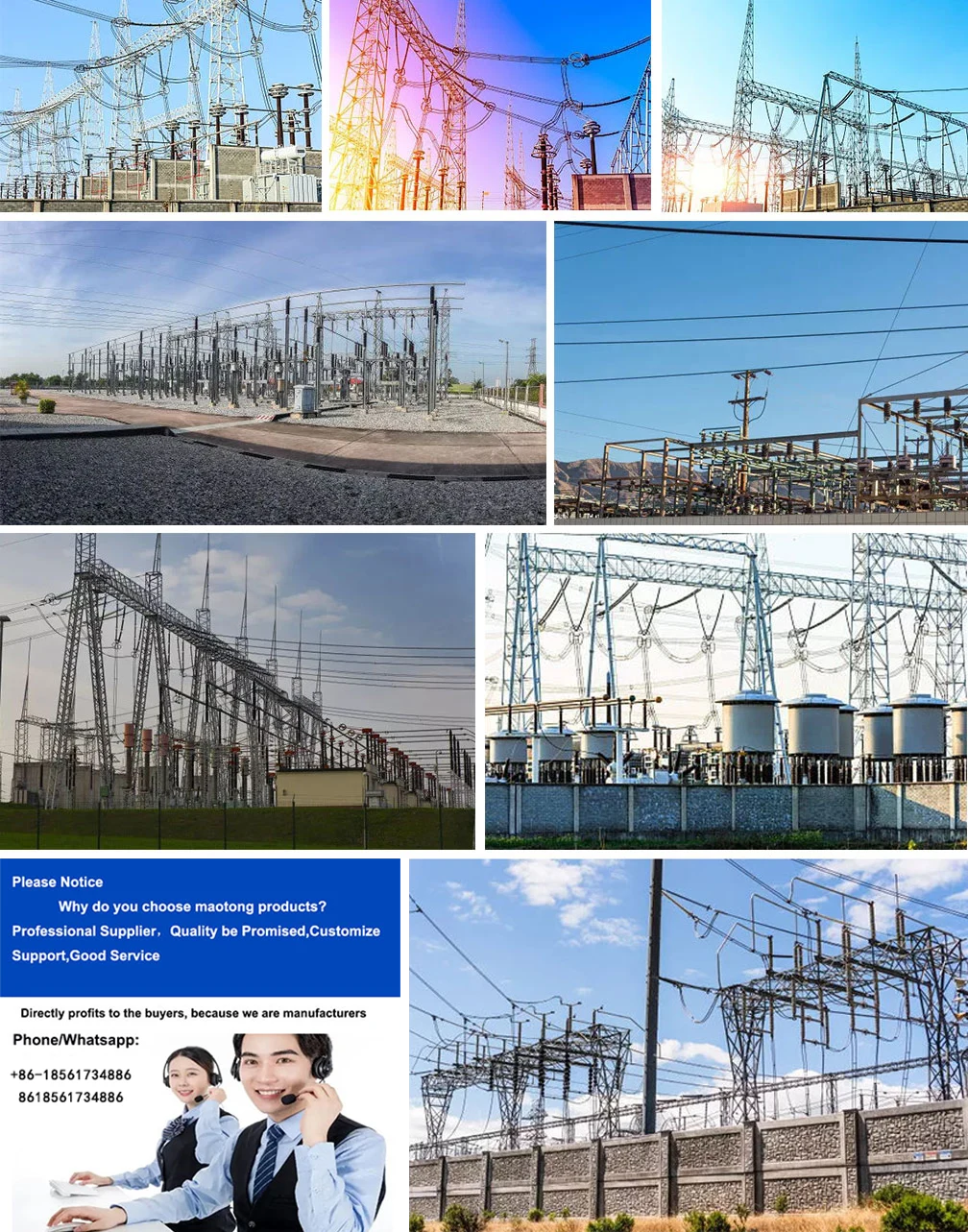

Μετασχηματιστής Δομή Υποσταθμού Μεταφοράς Ηλεκτρικής Μεταφοράς 220kv

Υψηλής ποιότητας δομή υποσταθμού μετασχηματιστή ηλεκτρικής μετάδοσης 220kv προσφέρεται από τους κατασκευαστές της Κίνας Mao Tong. Αγοράστε Μετασχηματιστής Ηλεκτρικής Μεταφοράς Δομή Υποσταθμού 220kv που είναι υψηλής ποιότητας άμεσα με χαμηλή τιμή. Maotong® επαγγελματικός ηλεκτρικός υποσταθμός μετάδοσης ,Περιγράφονται συνοπτικά η ταξινόμηση και τα χαρακτηριστικά των υποσταθμών. Όταν πρόκειται για δίκτυα ηλεκτρικής ενέργειας, δεν μπορείτε να κάνετε χωρίς υποσταθμούς. Ο υποσταθμός είναι μια εγκατάσταση στη διασταύρωση γραμμών σε ένα δίκτυο ηλεκτρικής ενέργειας για την αλλαγή τάσεων, την ανταλλαγή ισχύος και τη συλλογή και διανομή ηλεκτρικής ενέργειας.


Εάν χωριστεί σύμφωνα με τη διάταξη του υποσταθμού, ο υποσταθμός μπορεί γενικά να χωριστεί σε υπαίθριο υποσταθμό, εσωτερικό υποσταθμό και υπόγειο υποσταθμό. Οι εσωτερικοί υποσταθμοί χωρίζονται σε υποσταθμούς αποκλειστικά εσωτερικού χώρου και σε ημιεσωτερικούς υποσταθμούς ανάλογα με τη διάταξη των κύριων μετασχηματιστών και του κύριου ηλεκτρικού εξοπλισμού υψηλής τάσης. Ο εξωτερικός υποσταθμός, ο κύριος μετασχηματιστής και ο κύριος ηλεκτρολογικός εξοπλισμός υψηλής τάσης είναι διατεταγμένοι σε εξωτερικούς χώρους.

Αυτή η διάταξη καταλαμβάνει μεγάλη περιοχή και οι ηλεκτρικές συσκευές και τα κτίρια μπορούν να ανταποκριθούν πλήρως στις απαιτήσεις διαφόρων τύπων απόστασης, όπως απόσταση ηλεκτρικής ασφάλειας, απόσταση πυρκαγιάς κ.λπ., η οποία είναι κατάλληλη για λειτουργία, συντήρηση και γενική επισκευή. Είναι κατάλληλο για κατασκευή σε προαστιακές ή αγροτικές περιοχές.

Ολόκληρος ο εσωτερικός υποσταθμός, ο κύριος μετασχηματιστής και όλος ο ηλεκτρολογικός εξοπλισμός υψηλής και χαμηλής τάσης είναι διατεταγμένοι στον εσωτερικό χώρο. Αυτός ο τύπος υποσταθμού μειώνει τη συνολική επιφάνεια του δαπέδου, αλλά έχει υψηλότερες απαιτήσεις για την εσωτερική διάταξη του κτιρίου. Έχει τα χαρακτηριστικά της συμπαγούς, μεγάλης υψομετρικής διαφοράς και διαφορετικού ύψους ορόφου, που είναι εύκολο να καλύψει τις ανάγκες του γύρω τοπίου. Κατάλληλο για αστικές πυκνοκατοικημένες περιοχές ή βρίσκεται σε παράκτιες περιοχές, αλυκές, χημικά εργοστάσια και άλλες περιοχές με υψηλά επίπεδα ατμοσφαιρικής ρύπανσης.

Οι μισοί εσωτερικοί υποσταθμοί, ο κύριος μετασχηματιστής ή η κύρια διάταξη ηλεκτρικού εξοπλισμού υψηλής τάσης στον εξωτερικό, εσωτερικό σταθμό συνδυάστηκαν με τρόπο που εξοικονομεί χώρο, όμορφη αρμονία με το περιβάλλον, κατάσταση λειτουργίας εξοπλισμού και υποσταθμό μετασχηματιστή εξωτερικού τύπου, πλεονεκτήματα σχετικά χαμηλού κόστους σε οικονομία είναι σχετικά ανεπτυγμένες μικρές πόλεις καθώς και η ανάγκη να δοθεί πλήρης προσοχή στο περιβάλλον και τον συντονισμό του οικονομικού και τεχνικού δείκτη της περιφερειακής δόμησης.



Οι υπόγειοι υποσταθμοί χωρίζονται σε πλήρως υπόγειους υποσταθμούς και ημιυπόγειους υποσταθμούς. Το κεντρικό κτίριο όλου του υπόγειου υποσταθμού είναι χτισμένο υπόγεια, και ο κύριος μετασχηματιστής και ο άλλος κύριος ηλεκτρολογικός εξοπλισμός είναι εγκατεστημένοι στο υπόγειο κτίριο.

Μόνο ένας μικρός αριθμός κτιρίων όπως αεραγωγοί και εξοπλισμός υποσταθμών, είσοδοι και έξοδοι προσωπικού είναι χτισμένοι στο έδαφος, καθώς και ο ψυκτικός εξοπλισμός και ο κύριος θάλαμος ελέγχου του μεγάλου κύριου μετασχηματιστή που μπορεί να τοποθετηθεί στο έδαφος. Οι ημιυπόγειοι υποσταθμοί είναι κυρίως υπόγεια κτίρια και οι κύριοι μετασχηματιστές ή άλλος κύριος ηλεκτρολογικός εξοπλισμός είναι εν μέρει εγκατεστημένοι στα υπόγεια κτίρια. Ο υπόγειος υποσταθμός είναι κατάλληλος για κατασκευή σε πυκνοκατοικημένες και πυκνοκατοικημένες περιοχές.

Σύμφωνα με την κατάσταση και τη λειτουργία του υποσταθμού στο σύστημα ηλεκτρικής ενέργειας, ο υποσταθμός μπορεί γενικά να χωριστεί σε υποσταθμό πλήμνης, περιφερειακό σημαντικό υποσταθμό και γενικό υποσταθμό.

Ο υποσταθμός διανομέα βρίσκεται στο σημείο περιστροφής του συστήματος ισχύος. Η τάση της πλευράς υψηλής τάσης είναι γενικά 500 (750) kV και η τάση της πλευράς μέσης και χαμηλής τάσης είναι γενικά 220 kV (330 kV) και 35 kV. Η πλευρά υψηλής τάσης του υποσταθμού διανομέα είναι συνδεδεμένη με το τοπικό δίκτυο ηλεκτρικής ενέργειας και συνδέεται με πολλές μεγάλες πηγές ενέργειας και υπάρχει μεγάλη ποσότητα μετάδοσης ισχύος στην πλευρά υψηλής τάσης.

Ο υποσταθμός είναι εξοπλισμένος με αρκετούς μετασχηματιστές χαμηλής ισχύος μεγάλης χωρητικότητας, οι οποίοι μεταφορτώνουν ισχύ από το περιφερειακό δίκτυο και παρέχουν ρεύμα σε σημαντικούς υποσταθμούς της περιοχής. Η πλευρά φορτίου αυτού του είδους υποσταθμού είναι συχνά το κύριο σημείο ισχύος του περιφερειακού δικτύου ηλεκτρικής ενέργειας. Μετά τη διακοπή ρεύματος ολόκληρου του σταθμού θα κάνει το σύστημα σταθερή ζημιά, η κατάρρευση του ηλεκτρικού δικτύου, με αποτέλεσμα μια μεγάλη περιοχή διακοπής ρεύματος.

Οι περιφερειακοί σημαντικοί υποσταθμοί βρίσκονται στο κομβικό σημείο του περιφερειακού δικτύου. Η τάση της πλευράς υψηλής τάσης είναι γενικά 220 (330) kV και η τάση της πλευράς μέσης και χαμηλής τάσης είναι γενικά 110 kV και 35 kV ή 10 kV. Αυτός ο τύπος υποσταθμού μεταφορτώνει κυρίως ρεύμα από το περιφερειακό δίκτυο ηλεκτρικής ενέργειας και παρέχει ρεύμα στο περιφερειακό δίκτυο διανομής ή απευθείας στους χρήστες. Μετά τη διακοπή ρεύματος ολόκληρου του σταθμού, μπορεί να προκαλέσει την κατάρρευση του περιφερειακού δικτύου ηλεκτρικής ενέργειας και να επηρεάσει την παροχή ρεύματος ολόκληρης της περιοχής.

Αυτός ο τύπος υποσταθμού έχει διαφορετικές απαιτήσεις για την κύρια ηλεκτρική καλωδίωση λόγω των διαφορετικών δομών του δικτύου ισχύος σε διαφορετικές περιοχές. Για παράδειγμα, όταν η δομή του περιφερειακού δικτύου ηλεκτρικής ενέργειας είναι ισχυρή και επιτυγχάνεται η διαμόρφωση N-1(ή N-2), η απαίτηση για την αξιοπιστία της ηλεκτρικής κύριας καλωδίωσης του υποσταθμού είναι σχετικά μειωμένη.

Ένας γενικός υποσταθμός βρίσκεται στο τέλος ενός περιφερειακού δικτύου, γνωστός και ως τερματικός υποσταθμός. Η πλευρική τάση υψηλής τάσης είναι ως επί το πλείστον 110kV, αλλά και 220kV, και η πλευρική τάση μέσης και χαμηλής τάσης είναι γενικά 35kV και 10kV. Υπάρχουν επίσης πλευρές υψηλής τάσης 110kV ή 220kV απευθείας έως 35kV ή 10kV. Το μειωμένο τροφοδοτικό χρησιμοποιείται από κοντινούς πελάτες ή επιχειρήσεις. Μετά τη διακοπή ρεύματος ολόκληρου του σταθμού, επηρεάζονται μόνο οι κοντινοί χρήστες και οι επιχειρήσεις και το εύρος των επιπτώσεων είναι μικρό.
