66kv 120kv 220kv θερμός γαλβανισμένος πύργος ηλεκτρικής ενέργειας

Εισαγωγή στον πύργο ισχύος:

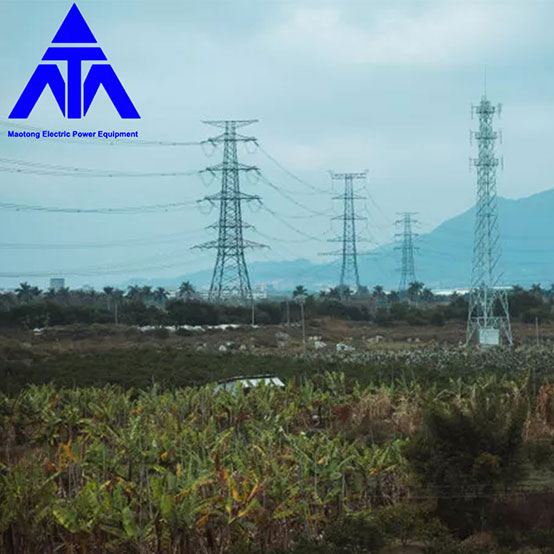

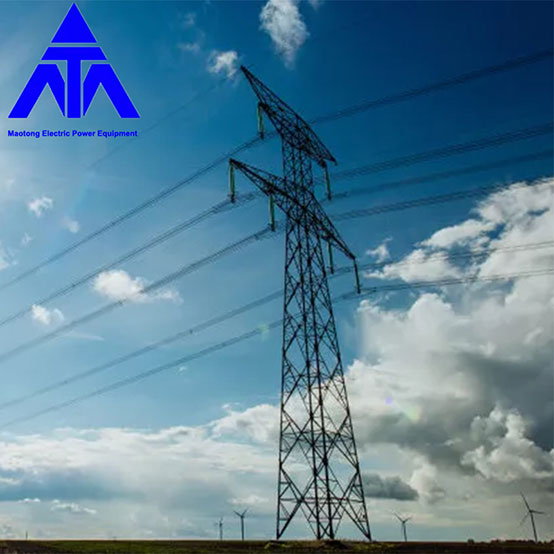

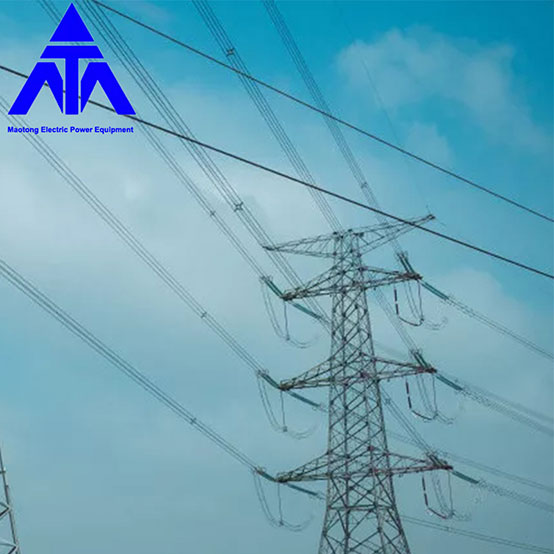

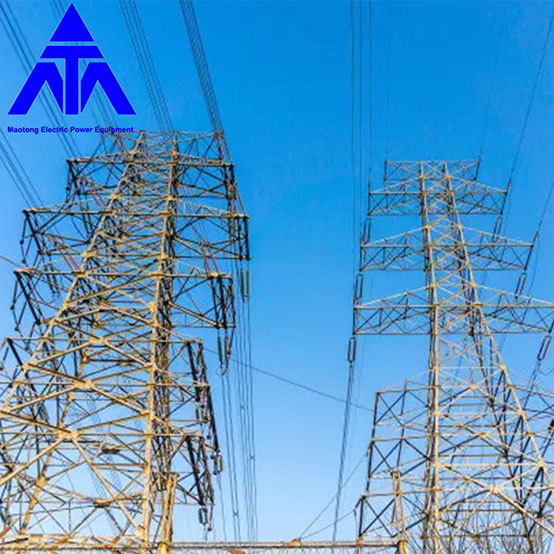

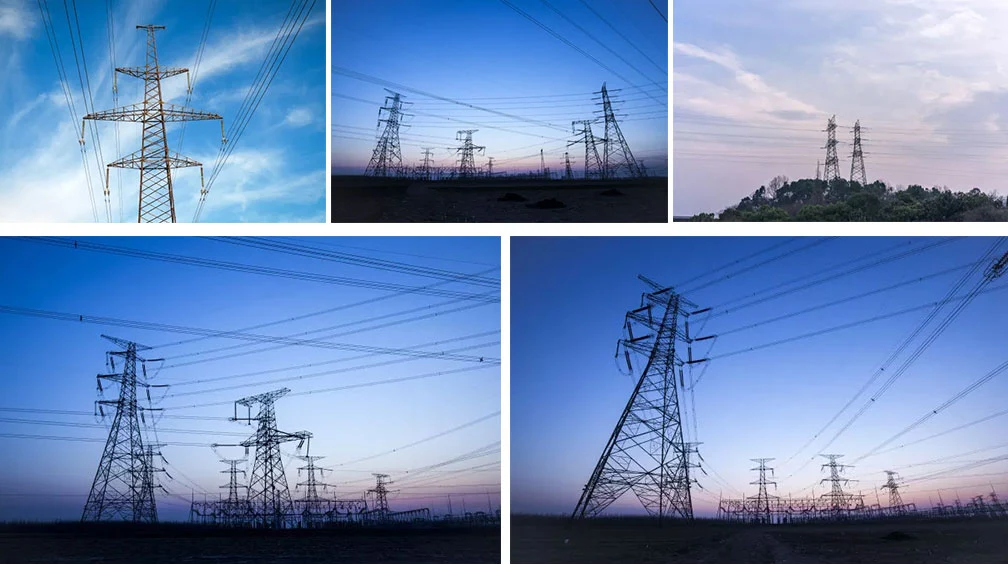

Ο πύργος ισχύος είναι τραπεζοειδής ή τριγωνικός πύργος με ύψος 25-40 μέτρα. Είναι μια δομή από χαλύβδινο πλαίσιο. Οι πύργοι ηλεκτροπαραγωγής κατασκευάζονται κυρίως κοντά σε σταθμούς ηλεκτροπαραγωγής και σταθμούς διανομής στο χωράφι. Είναι σημαντικές εγκαταστάσεις στον τομέα της ηλεκτρικής ενέργειας, μπορούν να εναέριες γραμμές μεταφοράς ηλεκτρικής ενέργειας και παίζουν ρόλο προστασίας και υποστήριξης. Ο σχεδιασμός, η κατασκευή, η εγκατάσταση, η συντήρηση και ο ποιοτικός έλεγχος του ηλεκτροπαραγωγικού πύργου αποτελούν σημαντικές εγγυήσεις για τη λειτουργία και την ανάπτυξη ενός σύγχρονου συστήματος ηλεκτρικής ενέργειας.

Ταξινόμηση πύργων:

1. Ο πύργος γραμμής υψηλής τάσης χωρίζεται σε πύργο εφαπτομένης και πύργο τάσης. Ο γωνιακός πύργος είναι ένα είδος πύργου τάσης και ο πύργος κεφαλής είναι ένα είδος εφαπτομενικού πύργου.

2. Όπως ο εφαπτομενικός πύργος, ο μονωτήρας είναι ένας κατακόρυφος κρεμασμένος πύργος κεφαλής, ο πύργος τάσης και ο μονωτήρας είναι οριζόντιος, ο οποίος χρησιμοποιείται για να αποτρέψει την πτώση του πύργου βρόχου, τη στροφή γραμμής κ.λπ.

3. Η τάση εξαρτάται από τον αριθμό των μονωτών, 1-2 τεμάχια: 10KV, 3-5 τεμάχια, 35KV, 7 τεμάχια 110KV, 14-16 τεμάχια 220KV, 28 τεμάχια 500KV. Αν δείτε περισσότερα, δεν χρειάζεται να τα μετρήσετε. Μπορείτε να δείτε το μήκος κατά προσέγγιση.
Χωρίζεται σε:

4. Πέντε τύποι κούπας κρασιού, κεφαλής γάτας, τοπ τύπου, ξηρού τύπου και τύπου βαρελιού

5. Μπορεί να χωριστεί σε πύργο τάσης, εφαπτομενικό πύργο, πύργο γωνίας, πύργο μεταφοράς (αντικατάσταση πύργου θέσης φάσης αγωγού), πύργο τερματικού και πύργο διέλευσης ανάλογα με το σκοπό.

Απαιτήσεις πύργων ηλεκτρικής ενέργειας θερμού γαλβανισμένου 66kv 120kv 220kv:

Το μέγεθος και το άνοιγμα του πύργου πρέπει να πληρούν τις απαιτήσεις του κυκλώματος: πρέπει να τηρείται η απαραίτητη μικρή απόσταση ασφαλείας μεταξύ του αγωγού και του εδάφους, των κτιρίων, των δέντρων, των σιδηροδρόμων, των αυτοκινητοδρόμων, των ποταμών και άλλων εναέριων γραμμών, μεταξύ του αγωγού και του αγωγού, μεταξύ ο αγωγός και ο αλεξικέραυνος. Η προστατευτική γωνία του αλεξικέραυνου προς τον αγωγό και η οριζόντια μικρή απόσταση μεταξύ δύο αλεξικέραυνων κατά τη χρήση διπλών αλεξικέραυνων πρέπει να πληρούν τους σχετικούς κανονισμούς.

Φορτώνω:

Ο πύργος της γραμμής μεταφοράς φέρει κυρίως φορτίο ανέμου, φορτίο πάγου, τάση γραμμής, νεκρό φορτίο, το βάρος του προσωπικού και των εργαλείων κατά την εγκατάσταση ή τη συντήρηση, καθώς και το φορτίο της διακεκομμένης γραμμής και της σεισμικής δράσης. Ο εύλογος συνδυασμός αυτών των φορτίων υπό διαφορετικές μετεωρολογικές συνθήκες θα λαμβάνεται υπόψη κατά τη μελέτη. Το νεκρό φορτίο περιλαμβάνει το βάρος του πύργου, της γραμμής, των εξαρτημάτων, του μονωτή, τη δύναμη που προκύπτει από τη γωνία της γραμμής και τη μη ισορροπημένη τάση κατά μήκος της γραμμής. Διαφορετικές χώρες έχουν διαφορετικούς κανονισμούς σχετικά με το φορτίο θραύσης όσον αφορά τον αριθμό των σπασμένων συρμάτων (γενικά εξαιρουμένου της ταυτόχρονης θραύσης αγωγών και αγωγών κεραυνού), το μέγεθος της τάσης θραύσης και τις μετεωρολογικές συνθήκες κατά τη διάρκεια της θραύσης.

Ο πύργος είναι γενικά απλοποιημένος σε στατική ανάλυση. Για δυναμικά φορτία όπως άνεμος, διακεκομμένη γραμμή και σεισμός, η δυναμική δράση θεωρείται συνήθως πολλαπλασιάζοντας τον συντελεστή δόνησης ανέμου, τον συντελεστή πρόσκρουσης διακεκομμένης γραμμής και τον συντελεστή απόκρισης σεισμικής δύναμης αντίστοιχα με βάση τη στατική ανάλυση.
