Πύργος Γραμμής Μεταφοράς Υψηλής Τάσης 400kV

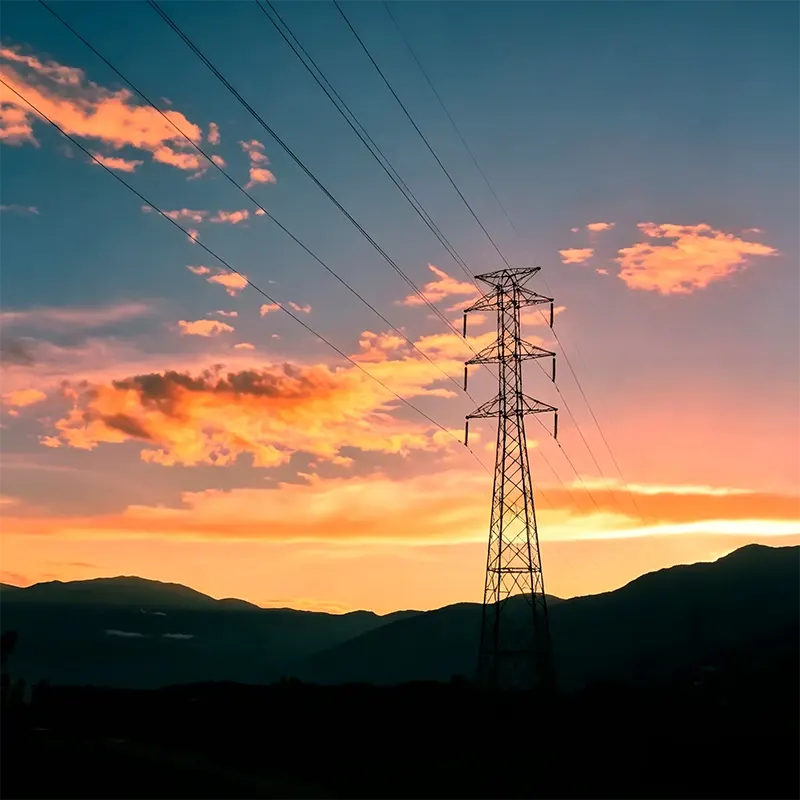

Ο πύργος γραμμής μεταφοράς υψηλής τάσης 400 kV είναι μια δομή από χαλύβδινο πλέγμα που υποστηρίζει αγωγούς υψηλής τάσης, καλώδια γείωσης και μονωτές σε ασφαλή ύψη πάνω από το έδαφος. Το "400kV" αναφέρεται στην τάση γραμμής που μεταφέρει — μεταξύ των υψηλότερων κατηγοριών τάσης που χρησιμοποιούνται για διακρατική και διεθνή μεταφορά ισχύος. Σε αυτό το επίπεδο τάσης, κάθε πύργος σε μια γραμμή πρέπει να συγκρατεί εκατοντάδες τόνους βάρους αγωγού και να αντέχει σε τεράστια τάση κατά τη διάρκεια της φόρτισης του ανέμου και του πάγου.

Προδιαγραφές προϊόντος

Βασικά Χαρακτηριστικά και Οφέλη

Σχεδιασμένο για ακραία φόρτωση

Οι πύργοι 400 kV μας αναλύονται δομικά με λογισμικό πεπερασμένων στοιχείων έναντι των χειρότερων συνδυασμένων περιπτώσεων φορτίου: άνεμος 40 m/s σε αγωγούς φορτισμένους με πάγο, ανισορροπία τάσης σπασμένου σύρματος και πτώση που προκαλείται από τη θερμοκρασία. Συντελεστές ασφαλείας ανά IEC 60652 / GB 50545. Όταν ο υπολογισμός λέει ότι ο πύργος στέκεται, στέκεται.

Χάλυβας υψηλής αντοχής, χαμηλότερης χωρητικότητας

Ο χάλυβας υψηλής αντοχής Q420 στα πόδια μπορεί να μειώσει το βάρος του πύργου κατά 15–25% σε σύγκριση με τα συμβατικά σχέδια Q235. Χαμηλότερη χωρητικότητα σημαίνει χαμηλότερο κόστος μεταφοράς, μικρότερα θεμέλια και ταχύτερη ανέγερση — εξοικονόμηση που συνδυάζεται σε μια γραμμή 500 πύργων.

Γαλβανισμένο εν θερμώ για 50+ χρόνια σέρβις

Κάθε εξάρτημα είναι γαλβανισμένο εν θερμώ κατά ISO 1461 με ελάχιστο στρώμα ψευδαργύρου 85 μm. Σε κανονικά ατμοσφαιρικά περιβάλλοντα, περιμένετε 50+ χρόνια πριν από την πρώτη συντήρηση. Για παράκτιες ή βιομηχανικές διαβρωτικές ζώνες, προσφέρουμε παχύτερες επιστρώσεις (έως 120 μm) ή συστήματα επίστρωσης διπλής όψης.

Εναλλάξιμες, επιτόπου αποδεδειγμένες συνδέσεις

Τα μέλη των ποδιών και οι βραχίονες είναι κατασκευασμένα με οπές μπουλονιών με μοτίβο ακριβείας, έτσι οι πανομοιότυποι πύργοι από διαφορετικές παρτίδες παραγωγής συναρμολογούνται εναλλακτικά. Τα συνεργεία ανέγερσης αναφέρουν ότι οι πύργοι μας συνδυάζονται σαν ένα καλοφτιαγμένο έπιπλο — χωρίς τρόχισμα, χωρίς πέτρα, χωρίς σφυρηλάτηση επί τόπου.

Πλήρες Πακέτο Τεκμηρίωσης

Κάθε πύργος γραμμής μεταφοράς υψηλής τάσης 400 kV συνοδεύεται από πιστοποιημένα σχέδια κατασκευής, πιστοποιητικά δοκιμών υλικού, αναφορές πάχους γαλβανισμού και περιλήψεις δομικών υπολογισμών. Οι σύμβουλοί σας και η ομάδα επιθεώρησης λαμβάνουν όλα όσα χρειάζονται για την αποδοχή του ιστότοπου.

Τυπικές Εφαρμογές

Ως κατασκευαστής και προμηθευτής πύργων γραμμών μεταφοράς υψηλής τάσης 400 kV, η MTtower κατασκευάζει πύργους για επιχειρήσεις κοινής ωφέλειας, εργολάβους EPC και προγραμματιστές ανανεώσιμων πηγών ενέργειας — που παρέχονται χύμα σε άμεση εργοστασιακή τιμή για:

Διακρατικές και διαπεριφερειακές γραμμές μεταφοράς κορμού 400 kV

Εκκένωση ρεύματος από μεγάλους θερμικούς, υδροηλεκτρικούς και πυρηνικούς σταθμούς

Διάδρομοι σύνδεσης δικτύου αιολικών και ηλιακών πάρκων (συλλεκτικές γραμμές 400kV)

Διασυνοριακές διασυνδέσεις ηλεκτρικής ενέργειας και γραμμές εξαγωγής

Αντικατάσταση και αναβάθμιση παλαιών διαδρόμων 220kV/330kV σε κατηγορία 400kV

Τμήματα διέλευσης ποταμών και ορεινών διαδρομών που απαιτούν ψηλούς βαρείς πύργους

Διαδικασία Παραγωγής

Κάθε πύργος γραμμής μεταφοράς υψηλής τάσης 400 kV ξεκινά με τη λεπτομέρεια σχεδίαση: μετατρέπουμε το περίγραμμα του πύργου σε σχέδια κατασκευής από μέλος προς μέλος χρησιμοποιώντας λογισμικό 3D πύργων, δημιουργώντας λίστες κοπής, πρότυπα οπών και σχέδια συναρμολόγησης που ακολουθεί το συνεργείο στο χιλιοστό.

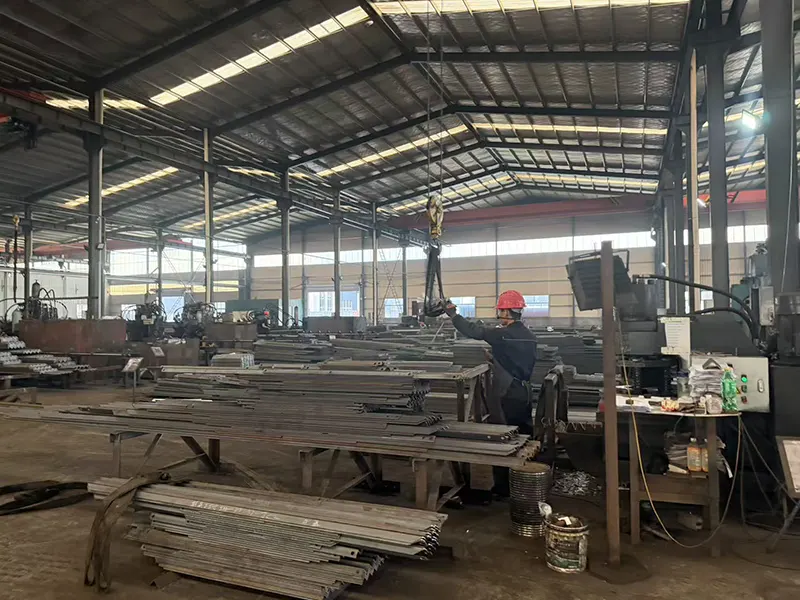

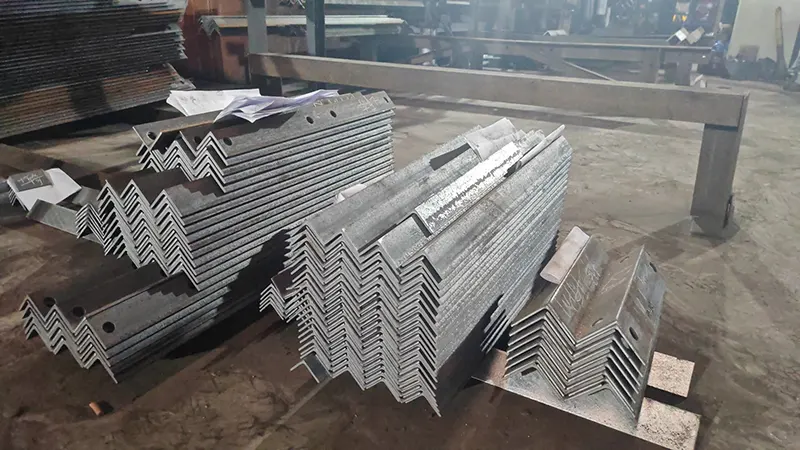

Κατασκευή: γωνιακός χάλυβας ισιώνεται, CNC κόβεται σε μήκος και τρυπιέται ή τρυπιέται με πρότυπα ακριβείας. Κάθε μέλος επισημαίνεται με μια μοναδική ετικέτα που ταιριάζει με τα σχέδια, έτσι ο χάλυβας φτάνει στο χώρο με ήδη "επισήμανση" για τη θέση του.

Πριν από τον γαλβανισμό, πραγματοποιείται μια πλήρης δοκιμαστική συναρμολόγηση για τουλάχιστον έναν πύργο κάθε τύπου. Εδώ επαληθεύουμε την ευθυγράμμιση των οπών, την προσαρμογή των μελών και τη συνολική γεωμετρία — ένα βήμα που πολλοί κατασκευαστές παραλείπουν και ο λόγος που η ανέγερσή μας στο πεδίο είναι τόσο ομαλή.

Γαλβανισμός: τα συστατικά απολιπαίνονται, τουρσί σε υδροχλωρικό οξύ, ρέονται και βυθίζονται σε τετηγμένο ψευδάργυρο στους ~450°C. Το πάχος του στρώματος ψευδαργύρου επαληθεύεται με μαγνητικό μετρητή σε κάθε παρτίδα. Η τελική επιθεώρηση καλύπτει τις διαστάσεις, την κάλυψη ψευδαργύρου και την εφαρμογή του μπουλονιού.

Γιατί να επιλέξετε Maotong;

Η Qingdao Maotong Power Equipment Co., Ltd. κατέχει την Εθνική Άδεια Παραγωγής Βιομηχανικού Προϊόντος, συμπεριλαμβανομένης της άδειας παραγωγής πύργων γραμμής μεταφοράς 220 kV και πιστοποιητικό ποιότητας πύργων χαλύβδινων σωλήνων 500 kV. Δεν είμαστε κατασκευαστής εργαστηρίων — είμαστε αδειοδοτημένος κατασκευαστής προϊόντων πύργων υψηλής τάσης.

Από τους 205 εγγεγραμμένους υπαλλήλους μας, οι 85 είναι επαγγελματίες τεχνικοί, συμπεριλαμβανομένων ανώτερων και μεσαίων μηχανικών που χειρίζονται δομικό σχεδιασμό, λεπτομέρεια και QC. Φέρτε μας μια διαδρομή γραμμής και θα σχεδιάσουμε τους πύργους να ταιριάζουν.

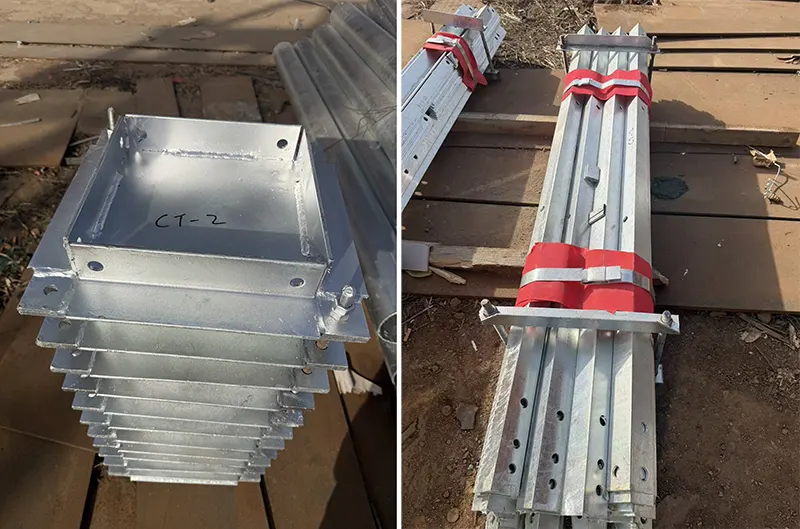

Τα μέλη του πύργου συσσωρεύονται με ακολουθία συναρμολόγησης, είναι δεμένα με χαλύβδινους ιμάντες και προστατεύονται με πλαστική μεμβράνη στα σημεία έδρασης. Τα μικρά εξαρτήματα (μπουλόνια, ροδέλες, εξαρτήματα) είναι συσκευασμένα και φέρουν ευκρινή σήμανση. Εξαγωγή συσκευασίας σύμφωνα με τα πρότυπα θαλάσσιων εμπορευμάτων, που φορτώνονται απευθείας από το εργαστήριό μας σε εμπορευματοκιβώτια ή φορτηγά πλοία στο λιμάνι Qingdao.

Τεκμηρίωση: Εμπορικό τιμολόγιο, Κατάλογος συσκευασίας, Φορτωτική, Πιστοποιητικό Προέλευσης, Πιστοποιητικά Δοκιμών Υλικών, Εκθέσεις Γαλβανισμού. Για τιμές πύργων γραμμής μεταφοράς υψηλής τάσης 400 kV, παραγγελίες χύδην ή προσφορά, επικοινωνήστε με την ομάδα πωλήσεων εξαγωγών μας.

FAQ

Ε: Ποιες πληροφορίες χρειάζεστε για να αναφέρετε έναν πύργο γραμμής μεταφοράς υψηλής τάσης 400 kV;

Α: Ο τύπος πύργου (ανάρτηση/τάση/γωνία), ύψος, τάση γραμμής, μέγεθος και τάση αγωγού, φόρτιση ανέμου και πάγου σχεδίασης και το ισχύον πρότυπο (IEC, GB ή τοπικό). Εάν έχετε σχέδια πύργων, μπορούμε να αναφέρουμε απευθείας από αυτά — στείλτε μας το PDF ή το DWG και θα απαντήσουμε εντός 48 ωρών.

Ε: Μπορείτε να παρέχετε πύργους για μια πλήρη γραμμή, όχι μόνο για έναν τύπο;

Α: Ναι. Κατασκευάζουμε το πλήρες πρόγραμμα πύργων — πύργοι ανάρτησης, τάσης, γωνίας και τερματικού — για ολοκληρωμένα έργα γραμμής 400 kV. Παρέχουμε επίσης τις γωνίες απόκρυψης θεμελίωσης και το υλικό σύνδεσης.

Ε: Ποια είναι η ελάχιστη ποσότητα παραγγελίας σας;

Α: Για προσαρμοσμένους πύργους, το MOQ είναι 1 σετ για σκοπούς πρωτότυπου ή δοκιμών. Για την τιμολόγηση παραγωγής, συνιστούμε να παραγγείλετε τουλάχιστον 10 σετ για να επωφεληθείτε από την αποτελεσματικότητα της παραγωγής κατά παρτίδες.

Ε: Πώς διασφαλίζετε ότι οι πύργοι ταιριάζουν στο χώρο χωρίς επανεπεξεργασία;

Α: Κάθε τύπος πύργου υποβάλλεται σε πλήρη δοκιμαστική συναρμολόγηση πριν από τον γαλβανισμό. Οι οπές των μπουλονιών διαμορφώνονται με διάτρηση/τρύπημα CNC ακριβείας και κάθε μέλος επισημαίνεται στα σχέδια. Το ρεκόρ μας: τα συνεργεία ανέγερσης συναρμολογούν τους πύργους μας χωρίς λείανση ή λείανση.

Ε: Ποιοι είναι οι όροι πληρωμής και παράδοσης;

Α: Συνήθως 30% κατάθεση T/T, υπόλοιπο από T/T ή L/C κατά την όψη πριν από την αποστολή. Για 30 σετ, παράδοση εντός 20 εργάσιμων ημερών από την κατάθεση. EXW, FOB, CFR ή CIF Qingdao — η επιλογή σας.
