Πύργος σωλήνων μετάδοσης ισχύος 220 kV

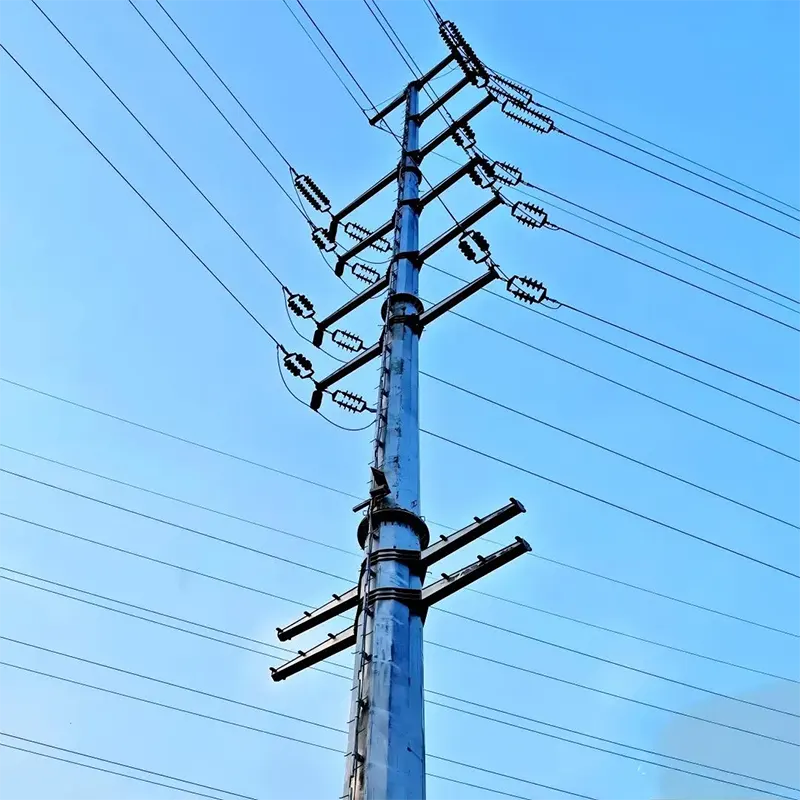

Ο πύργος σωλήνων μετάδοσης ισχύος 220 kV αντικαθιστά το ανοιχτό πλέγμα των γωνιακών χαλύβδινων μελών με έναν κοίλο, κωνικό πολυγωνικό άξονα από χάλυβα — συνήθως 12 όψεων ή 16 όψεων, που σχηματίζεται με την κάμψη της χαλύβδινης πλάκας σε κώνο και τη συγκόλληση της διαμήκους ραφής. Το αποτέλεσμα είναι μια δομή που είναι δραματικά πιο λεπτή και οπτικά ελαφρύτερη από έναν πύργο πλέγματος ίδιας χωρητικότητας.

Γιατί έχει σημασία αυτό; Επειδή η γη είναι το πιο ακριβό εξάρτημα οποιασδήποτε γραμμής μεταφοράς. Ο πύργος σωλήνα μετάδοσης ισχύος 220 kV χρειάζεται τετράγωνη βάση 6–9 μέτρων. ένας πύργος σωλήνων της ίδιας τάσης χρειάζεται ένα θεμέλιο μόλις μεγαλύτερο από τον ίδιο τον άξονα. Όπου το δικαίωμα διέλευσης είναι στενό, η γη είναι δαπανηρή ή οι κοινότητες αντιτίθενται στους «πυλώνες ηλεκτρικής ενέργειας» κατά την άποψή τους — ο πύργος των σωλήνων είναι το σχέδιο που κρατά τα έργα σε κίνηση.

Δομή και Υλικά Πύργου Σωλήνων Μεταφοράς

Ο άξονας είναι κατασκευασμένος από χαλύβδινη πλάκα θερμής έλασης (Q345 / Q355) λυγισμένη σε κωνικό πολύγωνο και συγκολλημένη με συγκόλληση με βυθισμένο τόξο κατά μήκος της ραφής. Τα τμήματα ενώνονται με μανίκια ολίσθησης ή συνδέσεις φλάντζας και εγκάρσιους βραχίονες με μπουλόνι στον άξονα στο επάνω μέρος.

Πλάκα άξονα: Q345 / Q355, πάχος 6–30 mm ανάλογα με το ύψος και το φορτίο

Σύνδεση τμήματος: εσωτερικοί σύνδεσμοι ολίσθησης (μανίκι) ή βιδωμένοι δακτύλιοι φλάντζας

Σταυροί βραχίονες: δικτυωτές ή σωληνοειδείς, διαμορφώσεις μονού ή διπλού κυκλώματος

Βάση: βιδωμένη πλάκα βάσης σε μπουλόνια αγκύρωσης ή απευθείας ενσωματωμένος άξονας

Φινίρισμα: γαλβανισμένο εν θερμώ κατά ISO 1461, 85 μm ελάχιστο

Ύψος: 25m – 60m στάνταρ. υψηλότερα σχέδια διαθέσιμα κατόπιν αιτήματος

Ένα βασικό πλεονέκτημα του πύργου σωλήνα είναι η στρεπτική ακαμψία του. Ένας δικτυωτός πύργος αντιστέκεται στη συστροφή μέσα από το δίκτυο στήριξης του. ο κλειστός πολυγωνικός άξονας αντιστέκεται εγγενώς στη στρέψη — γι' αυτό οι πύργοι σωλήνων χειρίζονται τόσο χαριτωμένα το μη ισορροπημένο φορτίο του αγωγού και τις μεγάλες γωνιακές στροφές.

Βασικά Χαρακτηριστικά & Οφέλη

Μείωση αποτυπώματος γης έως και 70%

Ένας πύργος σωλήνων μετάδοσης ισχύος 220 kV χρειάζεται περίπου το ένα τρίτο της επιφάνειας θεμελίωσης ενός ισοδύναμου πύργου πλέγματος. Σε μια γραμμή 50 km, αυτή η διαφορά μπορεί να εξοικονομήσει χιλιάδες τετραγωνικά μέτρα αντισταθμισμένης γης — συχνά η διαφορά μεταξύ έγκρισης έργου και αδιεξόδου.

Προφίλ φιλικό προς τη γειτονιά

Ο λεπτός άξονας διαβάζεται οπτικά ως "πόλος" και όχι ως "πυλώνας". Οι κοινότητες και οι αρχές σχεδιασμού δέχονται πολύ πιο εύκολα τους πύργους σωλήνων κατά μήκος των δρόμων, μέσω προαστίων και κοντά σε κατοικημένες ζώνες. Αρκετά από τα αστικά μας έργα εγκρίθηκαν ακριβώς επειδή οι προδιαγραφές της γραμμής απαιτούσαν πύργους σωλήνων.

Ανώτερη στρεπτική αντοχή

Το κλειστό πολυγωνικό τμήμα δίνει στον άξονα υψηλή αντοχή σε φορτία συστροφής. Αυτό καθιστά τους πύργους σωλήνων ιδανικούς για γωνιακές και τερματικές θέσεις όπου η μη ισορροπημένη τάση αγωγού θα καταπονούσε μια δομή πλέγματος.

Ταχύτερη ανέγερση, λιγότερη εργασία στο χώρο

Λιγότερα μέλη σημαίνουν ταχύτερη συναρμολόγηση: ένας πύργος σωλήνα μεταφοράς ισχύος διπλού κυκλώματος 220 kV μπορεί να ανεγερθεί από ένα μικρό πλήρωμα με έναν γερανό σε 1-2 ημέρες, έναντι 3-5 ημερών για έναν πύργο πλέγματος. Λιγότερο εργατικό δυναμικό, λιγότερα βαρέλια, λιγότερη έκθεση στις καιρικές συνθήκες.

Καθαρός σχεδιασμός με χαμηλή συντήρηση

Χωρίς δίκτυο στήριξης σημαίνει ότι δεν υπάρχουν μέρη για να φωλιάζουν τα πουλιά, λιγότεροι κίνδυνοι αναρρίχησης και ευκολότερη μελλοντική συντήρηση. Η επιφάνεια του γαλβανισμένου άξονα είναι λεία και αυτοστραγγιζόμενη, αποβάλλοντας αποτελεσματικά νερό και βρωμιά.

Προδιαγραφές προϊόντος

Τυπικές Εφαρμογές

Ως κατασκευαστής και προμηθευτής πύργων σωλήνων μετάδοσης ισχύος 220 kV, η MTtower προμηθεύει αυτούς τους πύργους χύμα σε άμεση εργοστασιακή τιμή για:

Γραμμές 220 kV μέσω γεωργικής γης όπου η αποζημίωση του αποτυπώματος είναι σημαντικό κόστος

Αστικοί και προαστιακός διάδρομοι με περιορισμένο δικαίωμα διέλευσης

Παρακείμενες διαδρομές εθνικής οδού και σιδηροδρόμων όπου η αισθητική έχει σημασία

Κατασκευές εισόδου και εξόδου υποσταθμού (τερματικοί πύργοι σωλήνων)

Γραμμές συλλογής και εξαγωγής αιολικού πάρκου και φωτοβολταϊκών 220 kV

Αναβάθμιση των υφιστάμενων διαδρόμων 110 kV σε 220 kV χωρίς διεύρυνση του δικαιώματος διέλευσης

FAQ

Ε: Πότε ένας πύργος σωλήνων έχει πιο νόημα από έναν πύργο πλέγματος;

Α: Όταν η αποζημίωση γης είναι ακριβή, το δικαίωμα διέλευσης είναι στενό ή η αισθητική έχει σημασία — αστικές περιοχές, αγροτικές εκτάσεις, αυτοκινητόδρομοι και προσεγγίσεις υποσταθμών. Εάν η γη είναι φθηνή και η γραμμή διέρχεται από ανοιχτή χώρα, ένας πύργος πλέγματος είναι συνήθως πιο οικονομικός. Μπορούμε να κοστίσουμε και τις δύο επιλογές για τη διαδρομή σας.

Ε: Πώς κατασκευάζεται ένας πύργος σωλήνα μετάδοσης ισχύος 220 kV;

Α: Τα τμήματα ανυψώνονται με γερανό και ενώνονται με συνδέσεις ολίσθησης ή φλάντζας, πρώτα το κάτω τμήμα. Οι σταυροί βραχίονες προσυναρμολογούνται στο έδαφος και ανυψώνονται ως ένα κομμάτι. Ένας πύργος σωλήνων δύο κυκλωμάτων συνήθως ανεγείρεται σε 1-2 ημέρες με γερανό 30-60 τόνων.

Ε: Μπορούν οι πύργοι σωλήνων να χειριστούν τις θέσεις γωνίας και τερματικού;

Α: Ναι — η στρεπτική ακαμψία τους τα κάνει ιδιαίτερα καλά στη γωνία και στις τερματικές θέσεις. Πολλά έργα χρησιμοποιούν πύργους σωλήνων για ολόκληρη τη γραμμή, συμπεριλαμβανομένων των γωνιών. για πολύ βαριές γωνίες, ενισχύουμε το πάχος του τοιχώματος του άξονα.

Ε: Ποιο είναι το πάχος της επίστρωσης ψευδαργύρου;

A: Πρότυπο 85 µm ελάχιστο ανά ISO 1461. Για παράκτια ή βιομηχανικά περιβάλλοντα, συνιστούμε 110–120 μm — διαθέσιμο κατόπιν αιτήματος με μέτρια αύξηση κόστους.

Ε: Ποιος είναι ο χρόνος παράδοσης και το MOQ;

Α: MOQ για προσαρμοσμένους πύργους σωλήνων: 1 σετ. Παράδοση για 30 σετ: περίπου 20 εργάσιμες ημέρες μετά την κατάθεση. Πληρωμή: 30% κατάθεση T/T, υπόλοιπο πριν από την αποστολή.
